Jak zabránit ESD při opravě notebooku

Elektrostatický výboj (ESD) může při opravě notebooku způsobit neviditelné poškození citlivých komponent, jako jsou základní desky, paměti RAM nebo SSD. I drobný výboj o napětí pouhých 10 V může vést k selhání. Aby k tomu nedošlo, je nutné dodržovat několik základních pravidel:

• Vytvořte bezpečný pracovní prostor: Pracujte na tvrdém povrchu, vyhněte se kobercům a používejte antistatickou podložku.
• Uzemněte se: Použijte antistatický náramek nebo se pravidelně dotýkejte nenatřeného kovu.
• Manipulujte opatrně: Komponenty držte za okraje, vyhněte se dotyku obvodů a kontaktů.
• Zajistěte správné prostředí: Udržujte vlhkost vzduchu mezi 40–70 % a noste 100% bavlněné oblečení.

Dodržování těchto kroků chrání elektroniku před poškozením a prodlužuje její životnost.

Vytvoření pracovního prostoru bez statické elektřiny

Výběr správného pracovního místa

Při opravě notebooku je důležité zvolit správný pracovní povrch. Ideální je tvrdý a rovný povrch, například stůl nebo pracovní deska. Vyhněte se kobercům, dekám nebo ručníkům, protože ty mohou generovat statickou elektřinu. Podobně je důležité zvážit i typ podlahy – dřevo, dlažba nebo beton jsou bezpečné, zatímco koberce zvyšují riziko statického výboje.

Před zahájením práce odstraňte všechny plastové obaly, polystyren a vinylové předměty z okolí. Tyto materiály mohou snadno akumulovat statický náboj, který by mohl poškodit citlivé komponenty.

Příprava pracovní plochy

Jakmile máte vhodné místo, je čas připravit pracovní plochu. Nejlepší ochranou proti statické elektřině je použití antistatické podložky. Ta pomáhá kontrolovaně odvádět elektrický náboj do uzemnění. Položte notebook přímo na podložku a připojte ji krokodýlí svorkou k nenatřenému kovovému povrchu, aby se vyrovnal elektrický potenciál.

Pokud antistatickou podložku nemáte, použijte čistý dřevěný nebo kovový stůl. Před manipulací s citlivými komponenty se dotkněte nenatřeného kovového povrchu, abyste se sami zbavili statického náboje. Nezapomeňte odpojit všechny kabely a vyjmout baterii, než začnete pracovat.

Řízení faktorů prostředí

Vlhkost vzduchu má velký vliv na prevenci elektrostatického výboje (ESD). Doporučuje se udržovat relativní vlhkost mezi 40 % a 70 %, protože vyšší vlhkost přirozeně snižuje riziko náhlého výboje. V zimě nebo při vytápění můžete použít zvlhčovač vzduchu, případně pověsit mokrý hadřík před ventilátor, aby se zvýšila vlhkost v místnosti.

Oblečení hraje také svou roli. Noste například 100% bavlněné oblečení, které nevede statickou elektřinu. Před zahájením opravy si sundejte kovové šperky, jako jsou prsteny nebo hodinky, aby nedošlo k nechtěnému přenosu statického náboje.

Metody osobního uzemnění

Použití antistatického náramku

Antistatický náramek je jedním z nejspolehlivějších způsobů ochrany proti elektrostatickému výboji při opravách notebooků. Aby fungoval správně, noste jej přímo na kůži – nošení přes oblečení výrazně snižuje jeho účinnost. Krokodýlí svorku na konci náramku připevněte k nenatřenému kovovému povrchu, například ke šroubu na šasi zařízení. Standardní náramky jsou vybaveny rezistorem o hodnotě 1 MΩ, který omezuje proud při výboji na méně než 0,3 mA při napětí 240 V.

"Antistatické náramky nemají žádný přínos, pokud nejsou uzemněné." - iFixit

Pozor na tzv. „bezdrátové“ antistatické náramky – ty neposkytují skutečné uzemnění. Pokud náramek nemáte, existují i jiné způsoby, jak se chránit před elektrostatickým výbojem.

Další možnosti uzemnění

Když nemáte k dispozici antistatický náramek, můžete se uzemnit pravidelným dotýkáním nenatřeného kovového povrchu šasi notebooku. Tento jednoduchý krok pomáhá vyrovnat elektrický potenciál mezi vámi a zařízením. Během práce se doporučuje udržovat kontakt s kovovým povrchem co nejčastěji.

"Nejjednodušší způsob, jak zajistit, že budete mít nulový elektrický potenciál, je průběžně se dotýkat nenatřeného kovového povrchu počítače." - Dell

Další možností je pracovat naboso na tvrdém povrchu, jako je dřevěná podlaha, dlažba nebo beton. Tyto materiály pomáhají odvádět statický náboj. Alternativně můžete použít vodivý měděný drát – jeden konec připevněte k tělu a druhý k uzemněnému kovovému předmětu. Tato metoda sice není tak spolehlivá jako antistatický náramek, ale stále poskytuje určitou ochranu.

Je důležité si uvědomit, že elektrostatický výboj pocítíte až při napětí přesahujícím 2 000 V, ale citlivé komponenty, jako jsou mikroprocesory, mohou být poškozeny už při napětí pouhých 10 V. Proto je nutné dodržovat zásady uzemnění, i když výboj nemusíte vnímat.

Nástroje a vybavení pro ochranu před ESD

Podívejme se na konkrétní nástroje a vybavení, která pomáhají chránit před elektrostatickým výbojem (ESD) a minimalizovat rizika spojená s manipulací s citlivou elektronikou.

Antistatické podložky a sáčky

Antistatické podložky jsou vyrobeny z materiálů s vysokým odporem, které při správném uzemnění odvádějí přebytečné elektrony z předmětů na svém povrchu. Tento proces probíhá kontrolovanou rychlostí, dokud nedojde k rovnováze. Pokud podložka není uzemněná, slouží pouze jako bariéra proti náhodným výbojům, což je užitečné například při skladování. Při opravách je však nutné zajistit aktivní odvod statického náboje.

"ESD bezpečná podložka funguje na podobném principu [jako antistatický náramek], tedy že postupně odvádí elektrický náboj z čehokoli, co je na jejím povrchu." - Chemtronics

Antistatické sáčky, které bývají růžové, tmavě šedé nebo stříbrné, poskytují ochranu citlivým komponentům před externími statickými náboji během přepravy a skladování. Nové díly by měly zůstat v ochranných sáčcích až do samotné instalace. Pokud vyjmete komponentu z notebooku, měla by být okamžitě vložena zpět do antistatického sáčku – dokonce i v případě, že je považována za poškozenou.

Nástroje bezpečné pro ESD

Pro práci s elektronikou je důležité používat speciální nástroje, které snižují riziko vzniku statického náboje. Běžné plastové nástroje, vinyl a polystyren mohou generovat nadměrné statické náboje a nejsou vhodné pro použití v blízkosti otevřené elektroniky. Místo toho je dobré sáhnout po nástrojích, jako jsou pinzety, špachtle nebo šroubováky s nevodivými povlaky. Tyto nástroje byly navrženy speciálně pro bezpečnou manipulaci s elektronikou.

Zařízení pro testování ESD

V profesionálním prostředí se často používají testery náramků nebo multimetry, které ověřují, že odpor v uzemňovací cestě je v bezpečných mezích (obvykle kolem 1 MΩ). Tyto přístroje pomáhají zajistit, že ochranné vybavení funguje správně.

Dalším užitečným zařízením jsou měřiče povrchového odporu, které kontrolují, zda antistatické podložky neztratily své schopnosti rozptylovat náboj, například vlivem opotřebení nebo nečistot. Měřiče elektrostatického pole jsou pak schopny odhalit skryté zdroje statické elektřiny v pracovním prostoru. Tyto přístroje měří sílu a polaritu elektrostatických polí generovaných nabitými objekty.

Jak bezpečně zacházet s komponentami notebooku

Pokračujeme v tématu bezpečnosti při práci s notebookem a tentokrát se zaměříme na správnou manipulaci s jeho komponentami. Prvním krokem je vždy odpojení všech zdrojů napájení. To znamená, že odpojíte napájecí adaptér ze zásuvky i z notebooku a u modelů s vyjímatelnou baterií ji jednoduše vyjmete. U notebooků s interní baterií je třeba otevřít spodní kryt a opatrně odpojit baterii od základní desky.

"Stiskněte a podržte tlačítko napájení po dobu 15 sekund, abyste se ujistili, že je počítač ve stavu nulového elektrického potenciálu, a poté můžete začít s opravou." - ASUS

Dalším důležitým krokem je stisknout a držet vypínač 5–15 sekund, což odstraní zbytkovou elektřinu z kondenzátorů a zajistí, že notebook dosáhne stavu tzv. "nulového potenciálu". Teprve poté je bezpečné začít s opravami. Před manipulací s vnitřními komponenty se také uzemněte – použijte antistatický náramek nebo se dotkněte nelakované kovové části šasi.

Jakmile je notebook zcela vybíjený, můžete přistoupit k manipulaci s jeho součástkami. Při práci s citlivými komponentami, jako jsou paměťové moduly nebo procesory, držte desky plošných spojů pouze za okraje. Vyhněte se dotyku obvodů, zlatých kontaktů nebo vodivých ploch. Nové součástky uchovávejte v antistatických sáčcích až do okamžiku jejich instalace a odebrané komponenty ihned ukládejte zpět do těchto sáčků.

Během opravy používejte výhradně uzemněné antistatické podložky a nikdy nepokládejte komponenty přímo na stůl nebo na materiály, které mohou generovat statickou elektřinu, jako je polystyren, vinyl nebo běžné plastové fólie. Připravte si dostatek antistatických sáčků pro bezpečné uložení všech součástek. Nezapomeňte také sundat všechny kovové šperky – prsteny, hodinky či náramky – abyste předešli nechtěným zkratům.

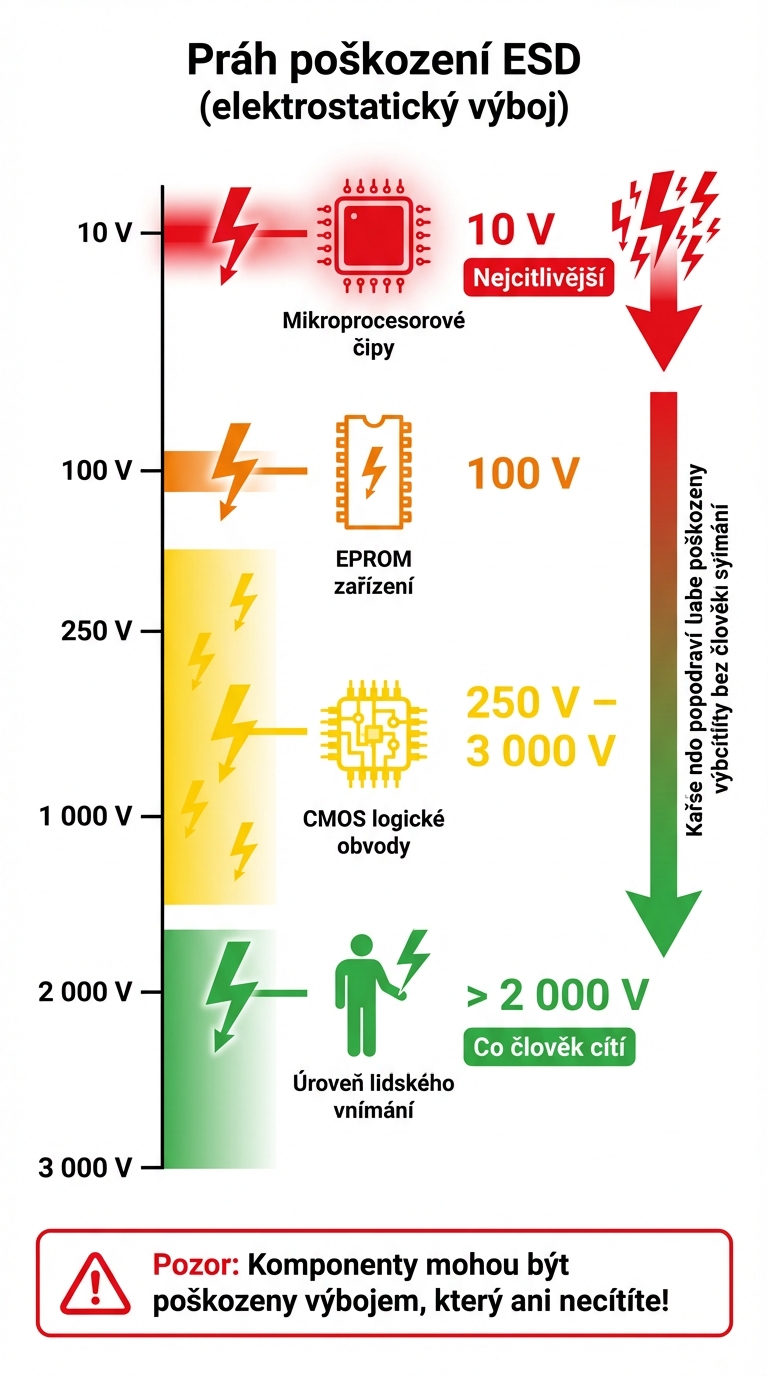

Pro lepší představu o citlivosti jednotlivých komponent na elektrostatický výboj (ESD) uvádíme tabulku:

Dodržování těchto zásad výrazně snižuje riziko poškození komponent vlivem statické elektřiny a zajišťuje hladký průběh opravy.

Závěr

Ochrana před elektrostatickým výbojem (ESD) vyžaduje pečlivé dodržování správných postupů. I když si výboj často ani nevšimnete, může už malé napětí způsobit poškození. Některé součástky notebooků jsou například citlivé na výboje o síle pouhých 10 voltů, zatímco člověk si výboj všimne až při napětí mezi 2 000 a 3 000 volty.

Pokud si osvojíte základní pravidla, vytvoříte pevný základ pro bezpečné opravy. Používejte uzemněnou antistatickou podložku nebo náramek a noste oděvy ze 100% bavlny, abyste snížili riziko náhodného výboje. Nemáte-li k dispozici antistatické nástroje, pravidelně se dotýkejte nelakovaných kovových částí notebooku . Vyhněte se práci na kobercích nebo s materiály, které podporují vznik statické elektřiny – tvrdý povrch je mnohem bezpečnější.

Při manipulaci s komponenty držte desky plošných spojů pouze za okraje a ihned je ukládejte do antistatických sáčků . Nedotýkejte se zlatých kontaktů ani obvodů. Pamatujte, že poškození nemusí být vždy okamžitě zřejmé – může se projevit později v podobě občasných problémů nebo zkrácené životnosti.

Dodržování těchto pravidel vám pomůže prodloužit životnost vašeho notebooku a předejít zbytečně drahým opravám. Nemáte-li potřebné vybavení nebo si nejste jisti postupem, zvažte využití profesionálního servisu. Například náš servis notebééků RG Computer Service disponuje kompletním ESD vybavením a zkušenostmi potřebnými pro bezpečné opravy. Nabízejí bezplatnou diagnostiku a celostátní svoz i rozvoz, takže vaše zařízení bude v těch nejlepších rukou.

FAQs

Jak se mohu ochránit před elektrostatickým výbojem při opravě notebooku?

Abyste minimalizovali riziko poškození notebooku elektrostatickým výbojem (ESD), je klíčové správné uzemnění. Nejjednodušší metodou je pravidelně se dotýkat neoznačeného kovového povrchu notebooku, například vnitřní části šasi. Pokud máte k dispozici antistatický náramek, připojte jej k uzemněnému bodu a noste ho po celou dobu práce.

Než začnete s opravou, ujistěte se, že je notebook vypnutý, odpojený od napájení a že jste vyjmuli baterii. Odložte všechny šperky a vyhněte se oblečení, které by mohlo generovat statickou elektřinu, jako jsou například vlněné svetry. Během práce se pravidelně dotýkejte kovového povrchu, abyste udrželi svůj elektrický potenciál na bezpečné úrovni.

Doporučujeme používat antistatický náramek nebo se pravidelně uzemňovat dotykem, aby se snížilo riziko poškození citlivých komponent během oprav.

Proč je důležité udržovat vlhkost vzduchu mezi 40 a 70 % při práci s notebooky?

Relativní vlhkost vzduchu mezi 40 a 70 % hraje klíčovou roli při snižování tvorby statické elektřiny. Statická elektřina totiž může vést k elektrostatickému výboji (ESD), který představuje vážné riziko pro citlivé elektronické součástky a může způsobit jejich trvalé poškození.

Toto doporučení je obzvlášť důležité během oprav notebooků nebo jiných elektronických zařízení. Když vlhkost vzduchu zůstává v doporučeném rozmezí, snižuje se pravděpodobnost neviditelného poškození způsobeného statickou elektřinou. Pokud pracujete v prostředí, kde je vzduch příliš suchý, zvažte použití zvlhčovače vzduchu nebo antistatických pomůcek, jako jsou náramky či podložky. Tyto jednoduché kroky mohou vytvořit bezpečnější podmínky pro práci s elektronikou.

Jak vytvořit bezpečný pracovní prostor pro opravu notebooku a předejít ESD?

Pro zajištění ochrany notebooku před elektrostatickým výbojem (ESD) je klíčové používat antistatické pomůcky. Nejlepší je pracovat na antistatické podložce, která spolehlivě odvádí statickou elektřinu a chrání tak citlivé elektronické součástky. Doplňkem, který by neměl chybět, je antistatický náramek. Ten se připojí k uzemněnému bodu a zabraňuje hromadění náboje během práce.

Pro ještě větší bezpečnost je praktické mít po ruce antistatické sáčky nebo krabice, kam lze bezpečně uložit jednotlivé komponenty. Nezapomeňte také pravidelně kontrolovat stav používaného antistatického vybavení, aby byla jeho funkčnost vždy zaručena.
